Frequenzumrichter der Serie AC310 – AC-Antrieb

Übersicht über Hochleistungs-AC-Antriebe der Serie AC310

Der AC-Antrieb der Serie VEICHI AC310 ist ein Hochleistungs-Vektorregler, der das Designkonzept der AC300-Hardwarestruktur von VEICHI fortführt, die Eigenschaften der neuen Generation von VEICHI-Produkten beibehält und bahnbrechende Innovationen in der Funktionsleistung darstellt. Er verwendet nicht nur die international führende feldorientierte Vektorsteuerungstechnologie, sondern bereichert auch die Steuerungsmethoden verschiedener Lastformen wie die Spannungs-Frequenz-Trennungs-EPS-Stromversorgung auf der Grundlage einer kompatiblen asynchronen und synchronen Motorsteuerung. Unter der Prämisse, eine hohe Leistung und Zuverlässigkeit des Produkts sicherzustellen, werden die Teile rational angeordnet, das schmale Gehäusedesign im Produktbuchstil beibehalten, auf Benutzerfreundlichkeit und branchenspezifisches Design geachtet und die Probleme der Kunden bei der Produktauswahl besser gelöst. Es ist mit zahlreichen Erweiterungsanschlüssen und einer Vielzahl von Erweiterungszubehör ausgestattet, um die Eigenschaften hohe Leistung, hohe Zuverlässigkeit, hohe Leistungsdichte und hohe Anwendbarkeit zu erreichen.

Produktmerkmale

1. Hochleistungs-Vektor-Universalplattform und brandneuer Motorsteuerungsalgorithmus.
2. Synchron- und Asynchronantriebe sind integriert, offener und geschlossener Regelkreis sind umfassend.
3. Genaue Drehmomenterregungsentkopplung und hervorragende dynamische Reaktionsleistung.
4. Das buchbasierte Design der gesamten Serie spart im größten Maße Installationsraum.
5. Umfassendes thermisches Simulationsdesign, um die Rationalität der Hardwareanordnung sicherzustellen.
6. Die innovative Erdungsmethode der AC310-Serie kann das Problem elektromagnetischer Störungen schnell lösen.
7. Software- und Hardware-Moduldesignanforderungen und leistungsstarke Erweiterungsmöglichkeiten.
8. Die Leiterplatte wird ordnungsgemäß mit drei Anti-Farben besprüht, um die Anpassungsfähigkeit des Produkts an die Umwelt zu verbessern.

Standardmaschine: „spezielle“ Verwendung und Funktion in einem

AC310 setzt den innovativen Mechanismus der AC300-Serie fort, behält die ursprünglichen Produktfunktionen bei und ist bestrebt, die Probleme der Kunden bei der Auswahl von Modellen zu lösen und die Wettbewerbsfähigkeit auf dem Markt zu verbessern. Es verfügt über die Funktion der Branchenerweiterung, die entsprechend der tatsächlichen Verwendung von Branchenparametern erweitert und erhöht werden kann, und integriert mehrere Branchenparameter, um das „spezielle“ zu realisieren. Verwendung der Standardmaschine und Integration von Funktionen.

Aktive Reaktion auf Industrie 4.0

Mit der kontinuierlichen Reform der intelligenten Produktion wird die zentrale Steuerung von Produkten immer üblicher. AC310-Produkte können verschiedene Arten von DCS-Systemen und SPS-Systemen unterstützen, um Gemeinsamkeiten zu erreichen. Sie können auch verschiedene Arten von Touchscreens und AC310-Direktkommunikation, standardmäßige MODBUS-RTU-Kommunikation, kompatible und optionale Unterstützung für PROFIBUS-DP, CANOPEN und PROFINET-Kommunikationsprotokolle unterstützen.

Perfekter Schutzmechanismus

Es verfügt über Hardware-Schutzfunktionen wie Ausgangs-Kurzschlussschutz gegen Erde, internen Pufferrelaisschutz, Lüfterantriebskreisschutz, externen 24-VDC-Kurzschlussschutz, Motorüberlastschutz und andere Hardware-Schutzfunktionen. Es kann einen Rundumschutz der internen und peripheren Geräte des Antriebs realisieren.

Software-Unterdrückungsfunktion

1. Unterspannungsunterdrückung
2. Überspannungsunterdrückung
3. Überstromunterdrückung
4. Unterdrückung von Übererregung

Einzigartiger Einfallsreichtum und brillante Steueralgorithmen

1. Antrieb einer Vielzahl von Lasten: Unterstützung von Synchron-, Asynchron-, Synchronreluktanzmotoren, elektrischen Spindeln, AC-Servos und anderen Motoren.
2. Umfassende Steuermodi: Eine Maschine deckt den V/F-Modus, die Trennung von Spannung und Frequenz, den offenen/geschlossenen Vektorkreis, die freie Wahl von Geschwindigkeit und Drehmoment ab.
3. Selbstlernender Motor: der weltweit führende selbstlernende Algorithmus, genaue und konsistente Bewegung und Statik.
4. Hochgeschwindigkeits-Feldschwächungsregelung: Stromvektor mit hoher Bandbreite, 12-fache Feldschwächung mit hochpräziser Ausgabe.

Neues Erscheinungsbild, Design und Ästhetik sind integriert

1. Das schmale Gehäusedesign im Buchstil reduziert das Volumen um bis zu 60 %.
2. Durchgehende Wärmeableitung nach oben und unten, mehrere Controller können nebeneinander installiert werden, wodurch das Volumen des Schaltschranks erheblich reduziert wird.
3. Brandneues Tastaturdesign, einfaches Erscheinungsbild, unterstützt Dual-Tastatur-Display.

Machen Sie es einfach, sparen Sie mehr Zeit

1. Terminal im europäischen Stil, einfache Verkabelung, verbesserte Effizienz.
2. Allgemeine Parameteranordnung im Inland, optimierte Bedientasten, einfach zu bedienen.
3. Die dedizierte obere Debugging-Software VCASoft Ver1.3 kann die Debugging-Zeit und den Schwierigkeitsgrad minimieren.

All-in-One, umfangreiche und hervorragende Erweiterungsmöglichkeiten

1. Eine Vielzahl erweiterter Schnittstellen, um den Bedarf an Anpassungen zu erfüllen.
2. Die AC310-Steuerkarte reserviert zwei externe SPI-Hochgeschwindigkeitskanal-Erweiterungskarten. Die Steuerplatine erkennt die Erweiterungskarte automatisch und enthält die Parametergruppe zur Einstellung der Erweiterungskarte.

Hochleistungs-Frequenzumrichter der Serie AC310 – Video zum Wechselstromantrieb

Industrielle Anwendungen für AC-Frequenzumrichter der Serie AC310

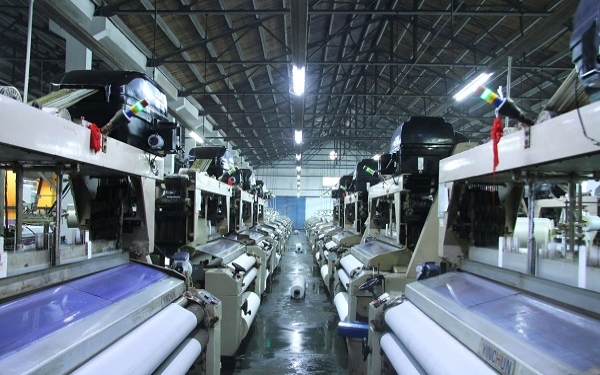

Anwendungen: Lüfter und Wasserpumpen, Luftkompressoren, Drahtziehmaschinen, Spritzgussmaschinen, Kugelmühlen, Werkzeugmaschinen, Industriewaschmaschinen, Hebezeuge und andere Industrien und Geräte.
