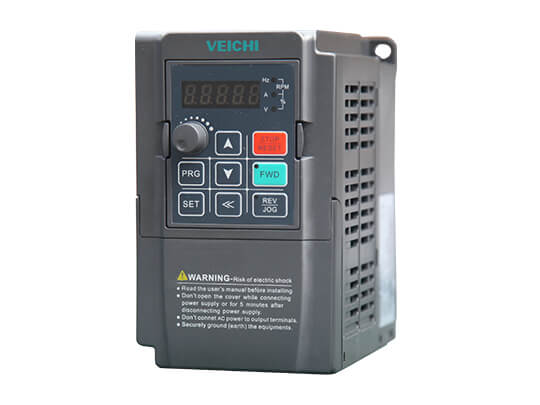

Tragbarer Mini-Frequenzumrichter AC70E

Übersicht über Hochleistungs-Mini-Frequenzumrichter der AC70E-Serie

Methode zum Erreichen von hohem Drehmoment, hoher Genauigkeit, hoher Zuverlässigkeit und großem Drehzahlbereich. Produkte mit integrierter SPS, PID-Anpassung, programmierbaren Eingangs- und Ausgangsklemmen, RS485-Schnittstellen, analogem Eingang und Ausgang und anderen umfangreichen Steuerfunktionen. Diese Funktionen bieten hochintegrierte Lösungen für Maschinenbau und spezielle Industrieautomatisierungsanwendungen.

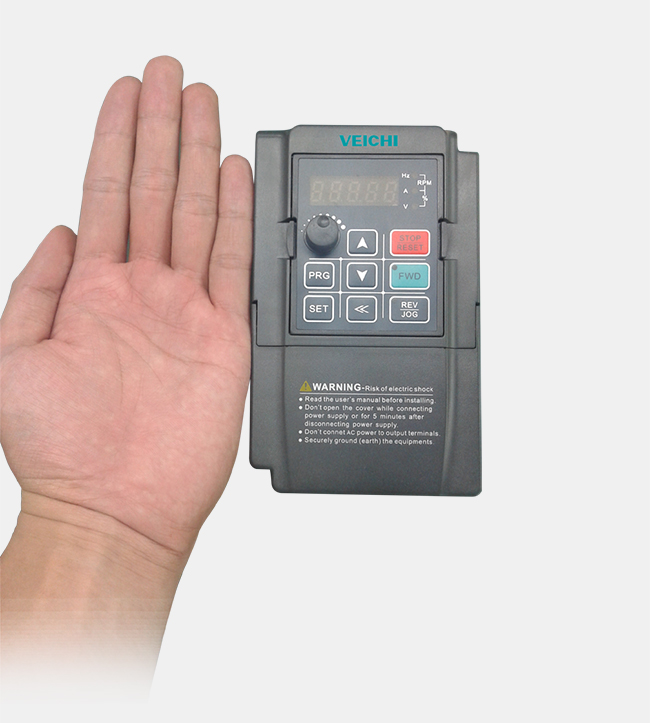

AC70E Mini-Vektorumrichter – handflächengroßes Mini-Design, kompakt und einfach zu installieren

1. Fortschrittliche Designkonzepte und Steueralgorithmen.
2. Der Energiespareffekt ist gut und der Leistungsverlust kann reduziert werden.
3. Bequeme Bedienung, standardmäßig mit Potentiometertastatur.
4. Hohes Preis-Leistungs-Verhältnis, umfangreiche Funktionen, die unterschiedlichen Anforderungen vor Ort gerecht werden.
5. Das kompakte Strukturlayout spart Installationsraum.
6. Zuverlässige Schutzbehandlung und starke Anpassungsfähigkeit an die Umgebung.
7. Vollständige Schutzfunktionen zur Vermeidung von Fehlalarmen.
8. Modelle mit geringem Stromverbrauch, einphasig 2,2 kW, dreiphasig 4 kW.

Schnellere Reaktion, bessere Erfahrung

1. Erweiterter Steueralgorithmus: Vektorsteuerung ohne PG, V/F-Steuermodus, optimierte PWM-Ausgabe.
2. Benutzerfreundliches Design und großer Spannungseingangsbereich, um verschiedenen Anforderungen vor Ort gerecht zu werden.
3. Bequeme Bedienung, ausgestattet mit einer Tastatur mit Potentiometer, Plug-and-Play und unterstützt Parameterkopie.
4. Perfekter Fehlerschutz, unterstützt Abfrage historischer Fehleraufzeichnungen, schnelles Parameterkopieren.

Optimiertes Strukturdesign

1. Die Minigröße spart im Vergleich zu anderen Serien gleicher Leistungsmodelle Installationsraum.
2. Übernahme eines fortschrittlichen modularen Designkonzepts, eines kompakten Strukturlayouts und eines professionellen thermischen Simulationsdesigns.
3. Eine strenge und vielfältige thermische Simulation stellt sicher, dass das Volumen reduziert wird, während der Temperaturanstieg der gesamten Maschine gering ist.

Gute Energiesparfunktion

1. Der Einsatz einer neuen Generation energiesparender Steuerungstechnologie ermöglicht den Betrieb von Induktionsmotoren.
2. Reduzieren Sie den Erregerstrom entsprechend dem Laststrom und passen Sie die Energieeinsparung automatisch an die Lastbedingungen an.
3. Verbessern Sie die Motoreffizienz, reduzieren Sie den Motorverlust und verringern Sie den Energieverlust.

Zuverlässige Softwarestärke

1. Die Entkopplung des Wechselstrommotors wird wirklich realisiert und die beabsichtigte Vektorsteuerungsleistung des Motors wird realisiert. Im Nicht-PG-Vektordrehmomentregelungsmodus kann die Drehmomentregelungsgenauigkeit 5 % erreichen.
2. Der Motor läuft in vier Quadranten, Drehmoment, Strom, Drehmoment und DC-Busspannung reagieren schnell und der Motor läuft stabil.
3. Intelligente AVR-Funktion: Wenn die automatische Spannungsanpassungsfunktion wirksam ist, kann die Ausgangsspannung grundsätzlich den eingestellten Wert beibehalten, solange der Mindestwert der Eingangsspannungsschwankung größer als die eingestellte Ausgangsspannung (Motornennspannung) ist.
4. Die Zufallsträgerfunktion kann das Motorgeräusch wirksam reduzieren und die Störungen des Wechselrichters an externen Geräten unterdrücken.

Umfangreiche Anwendungsfunktionen

1. Zwei Beschleunigungsmodi, vier Beschleunigungs- und Verzögerungszeiten, die Zeiteinheit beträgt 0,1 s, die längste 6500 s.
2. Einfache SPS, automatisches Umschalten von Laufrichtung und Frequenz, um die Anforderungen des Prozesses vor Ort zu erfüllen.
3. Die Software-Geschwindigkeitsverfolgung stellt sicher, dass der Motor gestartet und die aktuelle Geschwindigkeit beibehalten wird, wodurch eine Rückwärtsdrehung des Motors effektiv vermieden wird.
4. Die Gleichstrombremsung bietet ein führendes Drehmoment, das zur Verbesserung der Stoppgenauigkeit und zum schnellen Stoppen verwendet wird.
5. Sprungfrequenz, automatische Anpassung der Ausgangsfrequenz außerhalb der Resonanzfrequenz.

Perfekte Schutzfunktion

1. Unterstützt den Derating-Vorgang bei fehlenden Elementen und Alarm bei mechanischer Lastbeschädigung.
2. Der fortschrittliche Antriebsalgorithmus steuert die Ausgangsspannung und den Ausgangsstrom und reduziert so die Häufigkeit des Wechselrichterfehlerschutzes.
3. Überspannungsschutz. Passen Sie während der Verzögerung die Ausgangsfrequenz an, um eine übermäßig hohe Verzögerung zu vermeiden, die eine zu hohe Wechselrichterbusspannung und damit eine Überspannung des Wechselrichters verursachen kann.
4. Überstromschutz. Während der Beschleunigung wird die Ausgangsfrequenz angepasst, um eine übermäßige Belastung durch übermäßige Verzögerung zu vermeiden, die einen Überstrom des Wechselrichters verursachen kann.

Industrielle Anwendungen für Hochleistungs-Mini-Frequenzumrichter der AC70E-Serie

Anwendung: Lebensmittelmaschinen, Verpackungsmaschinen, Textilmaschinen, automatische Fließbänder
