Leistungsstarker AC-Antrieb mit Vektorregelung AC200
- Einsatz eines leistungsstarken Vektorsteuerungsalgorithmus
- Einzigartiger Algorithmus zur Synchronmotorsteuerung
- Hervorragende Reaktionsfähigkeit auf Stoßbelastungen
- Übererregungsfunktion, kein externer Bremswiderstand erforderlich
User guide
Contact support
EmailÜbersicht über Hochleistungs-Wechselstromantrieb AC200 mit Vektorregelung
Unter Beibehaltung hervorragender Leistung und Funktionen wurden die Produkte der AC200-Serie hinsichtlich Benutzerfreundlichkeit, Wartungsfähigkeit, Umweltschutz, Installationsraum und Designstandards aus der Perspektive der Kundenanwendungen deutlich verbessert.
Allzweck-Wechselrichter AC200 – mit verbesserten Funktionen und fortschrittlicher Technologie
1. Kompakte Struktur und einfach zu verwenden.
2. Integration des Antriebs von Synchron- und Asynchronmotoren.
3. Hohes Anlaufdrehmoment, offener Regelkreis 0,5 Hz 150 %, geschlossener Regelkreis 0 Hz 200 % Nenndrehmoment.
4. Hochfrequenzausgang, 12-facher Drehzahlbereich zur Schwächung des Magnetfelds, hochpräziser Ausgang.
5. Hervorragende Steuerungsleistung.
6. Erweiterte Selbstlernfunktion des Motors.
7. Umfangreiche Funktionen in Hülle und Fülle.
8. Einfache Debugging-Software.
Eine Maschine mit mehreren Funktionen, weit verbreitet
1. Unterstützt verschiedene Arten von Motoren/Lasten und kann Motoren antreiben: gewöhnliche Asynchronmotoren, Motoren mit variabler Frequenz, AC-Servomotoren, Synchronmotoren, Hochgeschwindigkeitsmotoren und elektrische Spindeln.
2. Unterstützt verschiedene Motor-/Lasttypen und kann Motoren antreiben: gewöhnliche Asynchronmotoren, Motoren mit variabler Frequenz, AC-Servomotoren, Synchronmotoren, Hochgeschwindigkeitsmotoren und elektrische Spindeln.
Schnelles Starten und Stoppen, sanft und stabil
1. Hervorragende Busspannungsunterdrückung, um den Überspannungsalarm zu vermeiden, wenn der Wechselrichter zu schnell beschleunigt oder verzögert.
2. Schnelle Gleichstrombremsung, spezielle Software-Entmagnetisierungsverarbeitung, um einen sanften und stabilen Abschaltvorgang ohne Schwankungen zu gewährleisten.
3. Die neue Generation des Drehzahlverfolgungsstarts realisiert null Wartezeit und null Impulsstromstart.
Stabile Ausgabe, hohe Genauigkeit
1. Im geschlossenen Vektormodus liegt die Drehmomentlinearitätsabweichung innerhalb von 3 %, die Drehmomentausgabe ist stabil und das Niederfrequenzdrehmoment ist groß.
2. Die Ausgangsfrequenz unter Vektorsteuerung beträgt bis zu 600 Hz, wodurch eine hochpräzise Drehzahlausgabe innerhalb des 10-fachen Feldschwächungsdrehzahlbereichs erreicht werden kann.
3. Starke Überlastfähigkeit, 60 s bei 150 %, 10 s bei 180 %, 0,5 s bei 200 %.
4. Schützen Sie die Drehmoment- und Drehzahlgrenze der Maschine und schützen Sie die Gerätesicherheit unter der Voraussetzung, die Maschineneffizienz zu nutzen.
An die Umgebung anpassen, flexible Anwendung
1. Selbstlernen der Motorparameter, statisches Selbstlernen ist vergleichbar mit dynamischem Selbstlernen, ohne dass die Last demontiert werden muss.
2. Sofortiger Stopp und Dauerstopp, der Wechselrichter stoppt nicht, wenn die Netzspannung sofort abfällt, und die Last gibt Energie zurück, um den Spannungsabfall auszugleichen.
3. Um mit rauen Umgebungen besser zurechtzukommen, verfügt die gesamte Maschine über ein dreischichtiges Design, Kupfersammelschienenbeschichtung und dreischichtige PCB-Sprühfarbe.

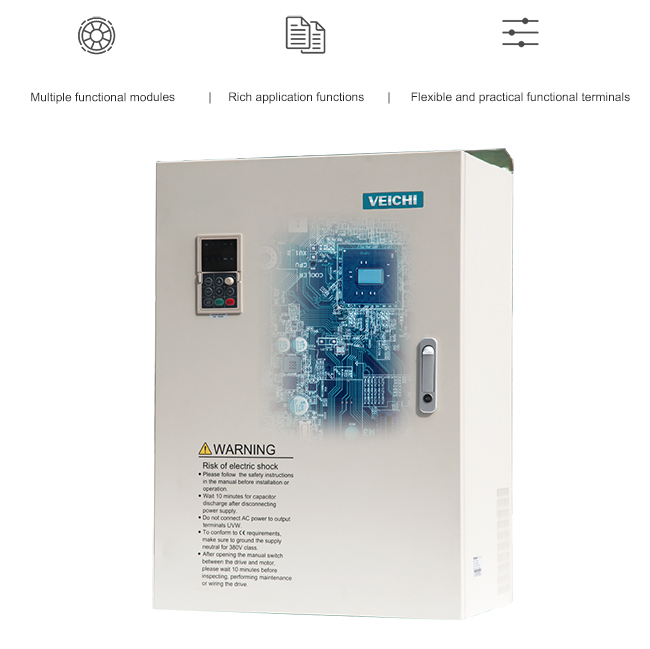

Umfangreiche Funktionen und zuverlässige Leistung
1. Mehrere integrierte Gruppen von PID-Funktionsmodulen, vielfältige Auswahl an vorgegebenen und Feedback-Quellen, einfach und praktisch.
2. Zahlreiche Anwendungsfunktionen, Befehlskanalumschaltung, laufende Befehlsbindung, Timing, Zähler und andere Funktionen.
3. Die Terminalfunktionen sind flexibel und praktisch, analoge Mengen schalten, Hochgeschwindigkeitsimpuls-Ein- und -Ausgabe.
Diversifizierte Erweiterung, herausragende Fähigkeiten
1. Unterstützt Feldbuserweiterung und PROFIBUS-Protokoll kann durch eine optionale DP-Karte unterstützt werden.
2. Bietet eine Vielzahl von Kommunikationsmöglichkeiten, um RS485-, DP-, CAN- und CANopen-Kommunikation zu realisieren.
3. IOT-Erweiterungskarte, hohe Positionierungsgenauigkeit, stabile Kommunikation, kompakt und schön, einfach zu installieren.
4. PC-Software-Debugging, Parameter-Neuschreiben und Überwachung, einfach und leicht zu bedienen.
Industrielle Anwendungen für AC200 Hochleistungs-Vektorsteuerungs-Wechselstromantrieb
Anwendungen: Lüfter und Pumpen, Druck- und Verpackungsgeräte, Textilgeräte, Luftkompressoren, Spritzgussmaschinen, Werkzeugmaschinen und andere Industrien und Geräte.
Specifications
| Single phase 220V 50/60Hz,Three-phase 220V 50/60Hz | 0.4kW～220kW |
|---|---|
| Dreiphasig 380 V 50/60 Hz | 0.75kW～710kW |
| Dreiphasig 660 V 50/60 Hz | 7.5kW～710kW |
| Dreiphasig 1140 V 50/60 Hz | 37kW～710kW |
| Spannung und Frequenz | Einphasig 220 V 50/60 Hz Dreiphasig 380 V 50/60 Hz; Dreiphasig 220 V 50/60 Hz Dreiphasig 660 V 50/60 Hz Dreiphasig 1140 V 50/60 Hz |
|---|---|
| Allow fluctuation | Spannungsungleichgewichtsrate: <3 %; Frequenz: ±5 %; Verzerrungsrate erfüllt die Anforderungen von IEC61800-2 |
| Closing impulse current | Less than rated current |
| Leistungsfaktor | ≥0,94 (mit Zwischenkreisdrossel) |
| Wechselrichtereffizienz | ≥96% |
| Die Ausgangsspannung | Ausgabe unter Nennbedingungen: 3-phasig, 0～ Eingangsspannung, Fehler weniger als 5 % |
|---|---|
| Ausgangsfrequenzbereich | Typ G: 0～600 Hz |
| Output frequency accuracy | ±0,5 % des maximalen Frequenzwerts |
| Overload capacity | Typ G: 150 % Nennstrom für 1 Minute, 180 % Nennstrom für 10 Sekunden, 200 % Nennstrom für 0,5 Sekunden |
| Motor control mode | U/F-Steuerung ohne PG, Vektorsteuerung ohne PG, U/F-Steuerung mit PG, Vektorsteuerung mit PG |
|---|---|
| Modulation | Optimieren Sie die Raumzeiger-PWM-Modulation |
| Trägerfrequenz | 0.7～16.0kHz |
| Drehzahlregelbereich | Vektorregelung ohne PG, Nennlast 1:100; Vektorregelung mit PG, Nennlast 1:1000 |
| Genauigkeit der Geschwindigkeit im stationären Zustand | Vektorregelung ohne PG: ≤2 % der synchronen Nenndrehzahl; Vektorregelung mit PG: ≤0,05 % der synchronen Nenndrehzahl |
| Anlaufdrehmoment | Vektorregelung ohne PG: 150 % Nenndrehmoment bei 0,5 Hz; Vektorregelung mit PG: 200 % Nenndrehmoment bei 0 Hz |
| Drehmomentverhalten | Vektorregelung ohne PG: ＜20 ms; Vektorregelung mit PG: ＜10 ms |
| Frequency accuracy | Digitale Einstellung: Maximalfrequenz × ±0,01 %; analoge Einstellung: Maximalfrequenz × ±0,2 % |
| Frequenzauflösung | Digitale Einstellung: 0,01 Hz; Analoge Einstellung: maximale Frequenz × 0,05 % |
| DC-Bremsfunktion | Startfrequenz: 0,00–50,00 Hz; Bremszeit: 0,0–60,0 s; Bremsstrom: 0,0–150,0 % des Nennstroms |
|---|---|
| Drehmomentsteigerung | Automatische Drehmomenterhöhung 0,0 % – 100,0 %; manuelle Drehmomenterhöhung 0,0 % – 30,0 % |
| V/F-Kurve | Vier Methoden: lineare Drehmomentkennlinie, selbsteinstellende V/F-Kurve, reduzierte Drehmomentkennlinie (1,1–2,0 Leistung), quadratische V/F-Kurve |
| Beschleunigungs- und Verzögerungskurve | Zwei Möglichkeiten: lineare Beschleunigung und Verzögerung, S-Kurven-Beschleunigung und Verzögerung Vier Sätze von Beschleunigungs- und Verzögerungszeiten, die Zeiteinheit ist 0,01 s, die längste ist 650,00 s |
| Nennausgangsspannung | Mithilfe der Funktion zur Kompensation der Versorgungsspannung beträgt die Motornennspannung 100 % und kann im Bereich von 50 bis 100 % eingestellt werden (die Ausgangsspannung kann die Eingangsspannung nicht überschreiten). |
| Automatische Spannungsanpassung | Bei Netzspannungsschwankungen kann die Ausgangsspannung automatisch konstant gehalten werden |
| Automatischer Energiesparbetrieb | Im V/f-Steuerungsmodus wird die Ausgangsspannung automatisch entsprechend der Last optimiert, um einen energiesparenden Betrieb zu realisieren. |
| Automatische Strombegrenzung | Automatische Strombegrenzung während des Betriebs, um häufige Überstromfehlerauslösungen zu verhindern |
| Sofortige Stromausfallverarbeitung | Bei kurzzeitigem Stromausfall wird durch Busspannungsregelung ein unterbrechungsfreier Betrieb gewährleistet |
| Standard function | PID-Regelung, Drehzahlnachführung und Neustart nach Stromausfall, Sprungfrequenz, Regelung der oberen und unteren Frequenzgrenze, Programmbetrieb, Mehrfachdrehzahl, RS485, Analogausgang, Frequenzimpulsausgang. |
| Frequenzeinstellungskanal | Tastatur-Digitaleinstellung, Tastatur-Potentiometer, analoge Spannungsklemme VS, analoge Spannungs-/Stromklemme AI, analoge Stromklemme AS, Kommunikationseinstellung und Mehrkanalklemmenauswahl, Haupt- und Hilfskanalkombination, Erweiterungskarte, vielfältig schaltbar. |
| Feedback-Eingangskanal | Spannungsklemme VS, Spannungs-/Stromklemme AI, Stromklemme AS, Kommunikationseinstellung, Impulseingang PUL |
| Befehlskanal ausführen | Bedienfeldeinstellung, externe Anschlusseinstellung, Kommunikationseinstellung, Erweiterungskarteneinstellung |
| Eingangsbefehlssignal | Start, Stopp, Vorwärts- und Rückwärtsdrehung, Tippbetrieb, mehrere Geschwindigkeiten, freier Stopp, Zurücksetzen, Auswahl von Beschleunigungs- und Verzögerungszeit, Auswahl des Frequenzeinstellungskanals, externer Fehleralarm. |
| Externes Ausgangssignal | 2 relay outputs, 1 collector output, 1 AO output can be selected as 0～10V or 4～20mA output, 1 AO output can be selected as 0～10V or 4～20mA or frequency pulse output output. |
| Protective function | Überspannung, Unterspannung, Strombegrenzung, Überstrom, Überlast, elektronisches Thermorelais, Überhitzung, Überspannungsstillstand, Datenschutz, Schnellschutz, Schutz vor Phasenverlust am Eingang und Ausgang. |
|---|
| LED-Anzeige | Einzeilige 5-stellige digitale Röhrenanzeige, kann den Status eines Wechselrichters überwachen Zweizeilige 5-stellige digitale Röhrenanzeige, kann den Status von 2 Wechselrichtern überwachen |
|---|---|
| Parameter kopieren | The function code information of the inverter can be uploaded and downloaded to realize fast parameter copy |
| Statusüberwachung | Alle Parameter der Überwachungsparametergruppe wie Ausgangsfrequenz, Vorgabefrequenz, Ausgangsstrom, Eingangsspannung, Ausgangsspannung, Motordrehzahl, PID-Rückkopplungsgröße, PID-Vorgabegröße, Modultemperatur usw. |
| Fehleralarm | Überspannung, Unterspannung, Überstrom, Kurzschluss, Phasenausfall, Überlast, Überhitzung, Überspannungsstillstand, Strombegrenzung, Datenschutz beschädigt, aktueller Fehlerbetriebszustand, historischer Fehler. |
| Aufstellungsort | Bei einer Höhe unter 1000 Metern verringert sich die Leistung bei einer Nutzung über 1000 Metern um 1 % pro 100 Meter. Keine Kondensation, Vereisung, Regen, Schnee, Hagel usw., Sonneneinstrahlung unter 700 W/m2, Druck 70–106 kPa |
|---|---|
| Temperatur und Luftfeuchtigkeit | von -10 °C bis +50 °C, Leistungsreduzierung ist über 40 °C möglich, die Maximaltemperatur beträgt 60 °C (Leerlaufbetrieb) 5 % bis 95 % relative Luftfeuchtigkeit (keine Kondensation) |
| Vibration | Bei 9 bis 200 Hz, 5,9 m/s2 (0,6 g) |
| Lagertemperatur | -30～+60℃ |
| Installationsmodus | Wandmontierter, vertikaler Schrank |
| Schutzgrad | IP20 |
| Cooling method | Zwangsluftkühlung |
