AC330 Spezial-Frequenzumrichter für Synchron-Reluktanzmotoren

Übersicht über den AC330-Spezialtreiber für Synchronreluktanzmotoren

Die Wechselrichter der AC330-Serie wurden auf der VEICHI AC310-Produktplattform weiter optimiert. Integrieren Sie das Antriebssteuerungskonzept des Synchronreluktanzmotors und entwickeln Sie einen neuen Vektorsteuerungsalgorithmus. Erstellen Sie einen brandneuen Flussverkettungsbeobachter. Er bietet eine hervorragende Steuerungswirkung bei reinen Synchronreluktanzmotoren und Permanentmagnet-Hilfssynchronreluktanzmotoren. Gleichzeitig ist er mit der Steuerungstechnologie von Asynchronmotoren und Permanentmagnet-Synchronmotoren kompatibel. Auf der Grundlage der Gewährleistung der hohen Zuverlässigkeit des Produkts wird die Softwareintegration des Produkts weiter verbessert und die Probleme der Kunden bei der Produktauswahl werden besser gelöst. Mit zahlreichen Erweiterungsanschlüssen und umfassendem Erweiterungszubehör gewährleistet er die hohe Zuverlässigkeit, hohe Stabilität und hohe Anpassungsfähigkeit von Antriebsanwendungen für Synchronreluktanzmotoren. Wechselrichter der VEICHI AC330-Serie bieten Kunden bessere Antriebsleistungen mit einer neuen und umfassenden Einstellung.

AC330-Funktionen

1. Brandneue Hochleistungs-Vektoralgorithmusplattform, dedizierter Antrieb für Synchronreluktanzmotor.
2. Ultraeffizienter Energiesparantrieb.
3. Präzise Drehmomenterregungsentkopplung, hervorragende dynamische Reaktionsleistung.
4. Umfassendes thermisches Simulationsdesign, um die Rationalität der Hardwareanordnung sicherzustellen.
5. Vollständige Serie im Buchdesign, wodurch der Installationsraum im größten Maße gespart wird.
6. Umfassende Erweiterungsschnittstelle, große Auswahl an Zubehör, deckt verschiedene Anwendungen ab.
7. Einfachere und bequemere Methode zur Fehlerbehebung vor Ort, unterstützt Firmware-Upgrades vor Ort.
8. Das dreischichtige Design der gesamten Maschine und die dreischichtige Lackierung der PCBA-Sprühbeschichtung gewährleisten die Stabilität und Zuverlässigkeit des Produkts.
9. AC330 – neue EMV- und Erdungsoptimierung, löst effektiv elektromagnetische Störungen.
10. Umfangreiche Erweiterung und zuverlässige Leistung.

Speziell für spezielle Wechselrichter, kompatibel mit Antrieb

Die Produkte der AC330-Serie setzen das Buchträgerdesign des AC310 fort und behalten die ursprünglichen Strukturmerkmale des Produkts bei. Sie sind außerdem darauf ausgerichtet, die Antriebsanwendungsanforderungen hocheffizienter Synchronreluktanzmotoren zu erfüllen, und haben eine neue Lernfunktion für die Sättigung des Induktivitätsparameters entwickelt. Der integrierte Antrieb des Synchron-Reluktanzmotors in mehreren Formen kann mit mehr als 90 % der Antriebsanforderungen der Synchron-Reluktanzmotorenindustrie kompatibel sein.

Bessere Technologie, Energieeinsparung und Upgrade

Wechselrichter der AC330-Serie haben einen neuen und optimierten MTPA-Algorithmus entwickelt, um sich an den hocheffizienten Antrieb von Synchron-Reluktanzmotoren auf dem Markt anzupassen. Der Statorstrom der dq-Achse kann optimal verteilt werden, um den Statorstrom zu minimieren, wodurch der Kupferverbrauch des Stators minimiert und die beste elektrische Betriebseffizienz erreicht wird.

Darüber hinaus kann durch die Anpassung an die neue Generation energiesparender Steuerungstechnologie der effiziente Betrieb von Induktionsmotoren realisiert werden. Je nach Lastsituation wird automatisch ein energiesparender, zweigleisiger Ansatz angepasst, der die Motoreffizienz maximiert und den Energieverlust reduziert.

Marktteststatistiken vergleichen Asynchronmotoren. Unter Nennbedingungen wird der Systemverlust beim Antrieb von Synchronreluktanzmotoren um etwa 40 % reduziert und der Wirkungsgrad am Nennpunkt um etwa 5 % erhöht. Die Lastrate beträgt weniger als 50 %, und der Energiespareffekt ist besonders deutlich.

Hervorragende Niederfrequenzeigenschaften

Das Drehzahlregelungsverhältnis des AC330-Antriebs für Synchronreluktanzmotoren beträgt 50:1 (wenn die Nennfrequenz des Synchronreluktanzmotors 50 Hz beträgt, kann 1 Hz die volle Last antreiben). Dies kann die Unzulänglichkeit des Niederfrequenzantriebs des Synchronreluktanzmotors effektiv ausgleichen. Stellen Sie sicher, dass der Niederfrequenzbetrieb des elektrischen Systems stabiler ist und die Antriebslastkapazität höher ist.

Umfassender Schutz, stabil und zuverlässig

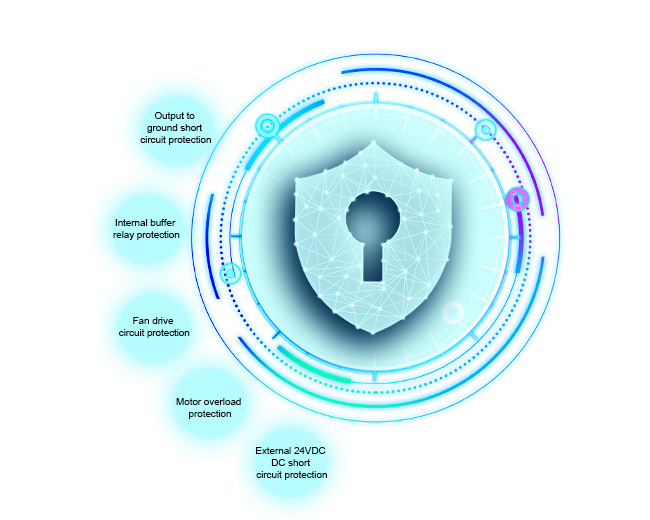

Die Spezialantriebe der AC330-Serie sind mit einem Rundumschutz für Software und Hardware für Synchronreluktanzmotoren ausgestattet. Sie verfügen über die Funktionen Kurzschlussschutz Ausgang gegen Erde, Schutz des internen Pufferrelais, Schutz des Lüfterantriebskreises, externer 24-VDC-Kurzschlussschutz und Motorüberlastschutz. Realisieren Sie den vollständigen Schutz des Motors und der Peripheriegeräte.

Hervorragende Stabilität bei schwachem Magnetfeld

Der dedizierte Antrieb AC330 ist mit einem einzigartigen Feldschwächungs-Steuerungsalgorithmus oberhalb der Grundgeschwindigkeit ausgestattet, um die Nutzung der Spannungsgrenzen zu maximieren. Auf diese Weise wird das Ausgangsdrehmoment maximiert, der konstante Leistungsbereich erweitert und die Betriebsstabilität bei schwachem Magnetfeld gewährleistet.

Umfangreiche und umfassende Erweiterung

Die AC330-Serie umfasst spezielle Treiber für Synchronreluktanzmotoren mit einer Vielzahl erweiterter Schnittstellen, um den Anforderungen der Anpassung gerecht zu werden.
Auf der Produktsteuerplatine sind zwei SPI-Hochgeschwindigkeitskanäle reserviert, die gleichzeitig mehrere Anwendungen zur Auswahl von Erweiterungskarten unterstützen können.

Industrielle Anwendungen für Frequenzumrichter der Serie AC330

Er kann für Kunststoffmaschinen, Luftkompressoren, Werkzeugmaschinenspindeln, Textilmaschinen, pharmazeutische Maschinen und andere Maschinen der Leichtindustrie verwendet werden. Er kann auch für Ventilatoren, Pumpen, Erdöl-, Chemie- und Papiermaschinen sowie andere schwere Maschinen und Geräte verwendet werden.
