Papierhandtuch-Schneidemaschine Solution

Einführung

Diese Maschine wird zum automatischen Schneiden von Vliesstoffen, weichen Baumwollhandtüchern, Kosmetiktüchern usw. verwendet. Sie schneidet lange Materialabschnitte in kleine Abschnitte einer festgelegten Länge und verpackt sie für den Back-End-Prozess in Beutel.

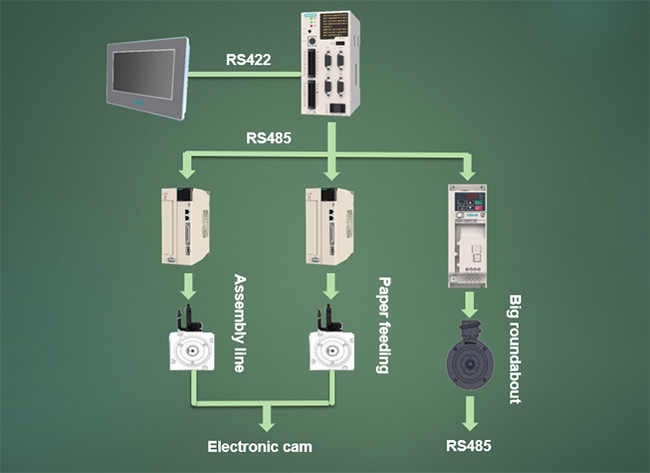

Systemtopologie

Programmhighlights

1. Das System verwendet den VEICHI V5-MC104-Bewegungscontroller, eine Dual-CPU-Hardwarearchitektur und die zugrunde liegende Verarbeitungsgeschwindigkeit ist schneller.
2. Zentralisierte Steuerung der Mensch-Maschine-Schnittstelle, stabile Leistung, einfache Bedienung und Wartung.
3. Die elektronische Nocke garantiert Sanftheit und Genauigkeit und unterstützt kontinuierliche Zufuhr und Intervallzufuhrmodi.
4. Die Verbindung zwischen dem V5-Controller und dem Servo verwendet ein Hochgeschwindigkeits-Differenzsignal, das eine hohe Stabilität aufweist und nicht störanfällig ist. Die maximale Impulsgeschwindigkeit des Differenzimpulsanschlusses beträgt 3M, wodurch eine extrem hohe Steuergenauigkeit erreicht werden kann.

Prozessprinzip

Der lange Materialabschnitt wird an das Zuführband gesendet, und das Zuführband sendet ihn an den Verarbeitungsbereich. Das Band im Verarbeitungsbereich führt eine präzise Zuführung synchron mit dem intermittierenden Schneiden des vom Frequenzumrichter gesteuerten Rotationsschneiders durch. Die kleinen Materialstücke werden nach dem Aufschlitzen des hinteren Endes durch das Zuführband zur direkten Verpackung und Verwendung durch die hintere Endausrüstung gesendet.

Technischer Index

Schneidgeschwindigkeit 200 Pakete/min (Materiallänge 200mm).
Schnittgenauigkeit ±0,5mm.
