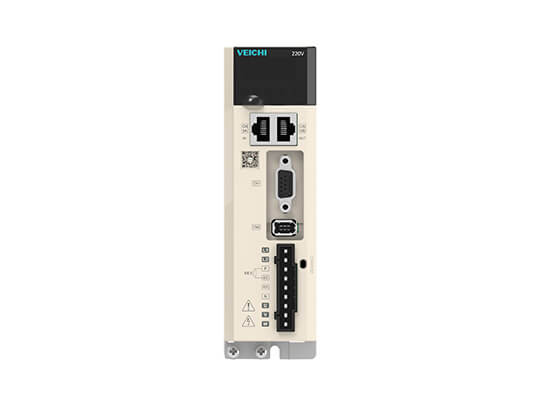

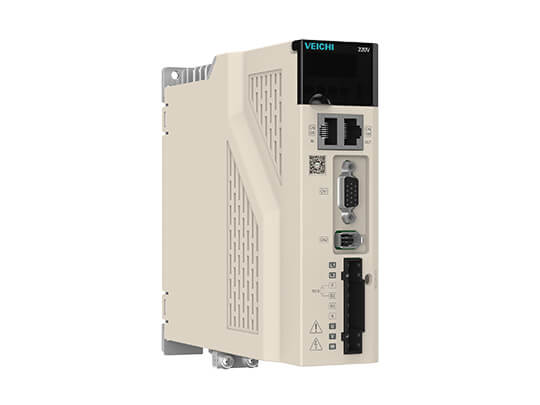

Hochleistungs-Servoantrieb der Serie SD780
- Intelligentere Leistung: Einfaches Einstellen und Debuggen, Selbstoptimierung und Anpassung
- Besseres Design: Verbesserte Hardware, kompaktere Struktur
- Mehr Schutz: Stärkere Störabschirmung; STO ergänzt, Sicherheitsfunktion nach SIL3
- Vielfältige Kommunikationsmöglichkeiten: CANopen, EtherCAT, RS485, Micro USB auf dem Kommunikationsbus verfügbar
- Weltweite Zulassung: CE-, EAC- und UL-Zertifizierungen
Catalogue
Contact support
EmailProdukteinführung
Servoantriebe der VEICHI SD780-Serie sind leistungsstarke, zuverlässige, qualitativ hochwertige und kostengünstige Produkte für eine Vielzahl von Industrieumgebungen und kritischen Systemanwendungen und erreichen die perfekte Kombination aus Servo und Programm.
Internationaler Standard UL-Zertifizierung
Internationaler Standard UL-Zertifizierung, gilt für alle Länder mit UL-Zertifizierungsanforderungen weltweit.
Daten Kopieren und Übertragen
Die Debugging-Software verfügt über die Funktion, Antriebsparameter zu kopieren, wodurch die mühsame Parametereinstellung desselben Modells entfällt.
Vereinfachtes Debugging-Panel

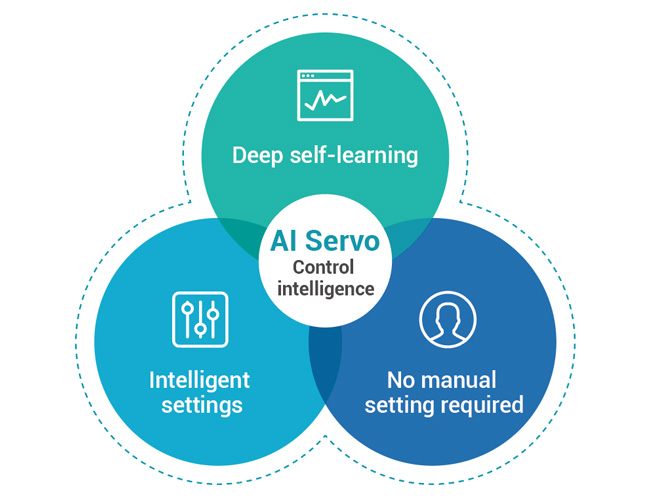

Selbstanpassung für unterschiedliche Anwendungen
1. Unterschiedliche Behandlung je nach mechanischer Struktur.
2. Intelligente Einstellung verschiedener komplexer Schleifenparameter.
3. Automatische Einstellung entsprechend den mechanischen Bedingungen, keine manuelle Einstellung erforderlich.
4. Die schnellste Positionseinstellungszeit beträgt bis zu 10 ms.
Mechanische Strukturen wie Leitspindeln, Zahnriemen und starre Körper werden unterschiedlich behandelt
STO-Funktion
Standardmäßige SIL3-Sicherheits-Drehmomentabschaltungsfunktion, geeignet für neue Energien, Lithiumbatterien, Photovoltaikanlagen und andere Branchen. Bietet Gerätebenutzern mehr Sicherheit.
Intelligente Einstellungen
Kompatibel mit 17-Bit/23-Bit-Absolut-Encodern
Mit Absolut-Encodern wird die Position gespeichert, wenn die Stromversorgung ausgeschaltet wird.
Die Batterielebensdauer beträgt mehr als 3 Jahre.
Encoder mit unterschiedlichen Auflösungen für unterschiedliche Anwendungsoptionen.
Leistungsstarke Buskommunikation Funktion
Hochleistung wie immer
Verbesserte Hardware, kompaktere Struktur
Durch Hardware- und Strukturverbesserungen wurde die Größe des Modells 5R5 um 30 % reduziert.
Servo der SD780-Serie ist mit dem Motor der V7U-Serie kompatibel
Video zum Hochleistungsservosystem der SD780-Serie
Industrielle Anwendungen für das Hochleistungs-Servosystem der SD780-Serie
Anwendungen: Elektronische Fertigungsgeräte, numerische Steuerungen, Verpackungsmaschinen, Druckmaschinen, Textilmaschinen, Kunststoffmaschinen und Glasgeräte, Prüfgeräte usw.
Specifications
| Encoder-Rückmeldung | Serieller Encoder: Absolutwertgeber |
|---|
| Betriebstemperatur | 0°C–55°C (55°C–60°C können nach Leistungsreduzierung verwendet werden) |
|---|---|
| Lagertemperatur | -20℃~ 65℃ |
| Betriebstemperatur | Unter 95 % relative Luftfeuchtigkeit (kein Einfrieren und keine Kondensation) |
| Lagertemperatur | Unter 95 % relative Luftfeuchtigkeit (kein Einfrieren und keine Kondensation) |
| Stoßfestigkeit | 4.9m/s |
| Schlagfestigkeit | 19.6m/s |
| Schutzklasse | IP20 |
| Höhe | Weniger als 1000 m (1000 m – 2000 m, der Nennwert muss vor der Verwendung reduziert werden) |
| Andere | Keine elektrostatischen Störungen, kein starkes elektrisches Feld, kein starkes magnetisches Feld, keine Strahlung usw. |
| Drehzahlregelbereich | 1: 5000 (die untere Grenze im Drehzahlregelbereich ist der Wert unter der Bedingung, dass die Nenndrehmomentlast nicht aufhört) |
|---|---|
| Geschwindigkeitsvolatilität | Lastschwankung: ±0,01 % oder weniger der Nenndrehzahl (Lastschwankung: 0 % bis 100 %) Spannungsschwankung: 0 % der Nenndrehzahl (Spannungsschwankung: ±10 %) Temperaturschwankung: ±0,01 % oder weniger der Nenndrehzahl (Temperaturschwankung: 25 °C ± 25 °C) |
| Genauigkeit der Drehmomentregelung | ±1% (Reproduzierbarkeit) |
|---|---|
| Einstellung der Softstartzeit | 0 s ~ 10 s (Beschleunigung und Verzögerung können separat eingestellt werden) |
| Feedforward-Kompensation | 0%~100% |
|---|---|
| Befehlsimpuls | Befehlsimpulsform: Einschließlich der drei Befehlsformen „Impuls + Richtung“, „CW + CCW-Impulsfolge“, „A, B-Phasenquadraturimpuls“ Eingabeform: Linearantrieb, offener Kollektor Maximale Eingangsfrequenz: Differenzialeingang: Hochgeschwindigkeit max. 4 Mpps; offener Kollektor: max. 200 Kpps |
| Zertifizierung | CE,EAC,UL |
| 485 | Standard |
|---|---|
| EtherCAT | Optional |
| CAN | Optional |
| USB | Computer-Hostcomputer, Standardkonfiguration, gemäß USB2.0-Spezifikation (12 Mpps) |
| Anzeigefunktion | CHARGE, 8-Segment-LED*5 Ziffern |
|---|
| Panel-Operator-Funktion | Knopfschalter * 4 |
|---|
| Regeneration | Funktion kann eingebaut/extern sein |
|---|
| Anzeigefunktion | Überstrom, Überspannung, Unterspannung, Überlast, Regenerationsfehler, Encoder-Trennung, Überlaufschutz usw. |
|---|
| Barrierefreiheit | Verstärkungseinstellung, Alarmaufzeichnung, JOG-Betrieb usw. |
|---|
| Encoder-Impulsfrequenzteilungsausgang | Phase A, Phase B, Phase C: Linearantriebsausgang, frequenzgeteilte Impulszahl: 35~32767 |
|---|
Downloads
| File Name | Type | Language | File Type | Update | Download |
|---|---|---|---|---|---|
| ServoSelector V1.0.6 (Simplifed for SD780)-EN | Software | English | ZIP | 2022-12-02 | 662KB |
| Solution for Machine Tool Industry | Catalog | English | 2019-04-17 | 10MB | |
| SD700&710&780 Series Servo Soft V2.4-EN | Software | English | ZIP | 2023-03-15 | 51.8MB |
| UL of SD780 Servo Drive | Certificate | English | 2022-12-01 | 492.23 KB | |
| SD780 Series Servo Drive User Manual V1.0 | Manual | English | 2022-07-29 | 17.0MB | |
| Servo Selection V1.0.8 | Software | English | ZIP | 2023-12-14 | 652KB |
