Niederspannungs-Servoantrieb der Serie SD100

Übersicht über Niederspannungs-Servoantriebe der SD100-Serie

Der Niederspannungs-Servoantrieb der SD100-Serie verwendet eine international führende Algorithmusplattform, die die Algorithmussteuerung von einachsigen/zweiachsigen/mehrachsigen Motoren unterstützt. Er ist kompakt, funktionsreich, flexibel und benutzerfreundlich, stabil und zuverlässig, weit verbreitet und bietet hohe Leistung, hohe Präzision, hohe Geschwindigkeit und andere Leistungsmerkmale. Er kann in verschiedenen mobilen Robotern (A M R, AGV), Servicerobotern, Spezialrobotern, Lager- und Sortiersystemen für die Logistik, medizinischen Geräten und anderen Anwendungen eingesetzt werden, die bestimmte Anforderungen an Spannung und Volumen stellen. Für spezielle Anwendungen, wie beispielsweise niedrige Temperaturen, Kommunikation, Installation und andere spezielle Anforderungen, kann das Unternehmen maßgeschneiderte Versionen von Niederspannungsservos bereitstellen, wie beispielsweise All-in-One-Produkte, integrierte Maschinenlösungen usw., um den Komfort der Benutzer zu erhöhen.

Ultimative Struktur

• Design mit hoher Leistungsdichte, kompakt und exquisit in der Größe.
• Reduziert den Installationsbereich, um dem begrenzten Platz gerecht zu werden.
• Im Vergleich zu Marktprodukten ist das Volumen um 20 bis 50 % reduziert.

Ultrahoher Standard

• International führende Algorithmenplattform, 100-Megabit-Hauptfrequenz-CPU, schnelle Reaktionszeit und großes Anlaufdrehmoment.
• Standardmäßiger 17-Bit-Absolutwertgeber, optionaler 23-Bit- und 24-Bit-Encoder für serielle Kommunikation.
• Ausgewogenes Design, PCB mit dreifacher Verdickungsbehandlung, 24-Stunden-Einschalttest vor Verlassen des Fabrik.
• Nenndrehzahl 3000 U/min Maximaldrehzahl 4000+ U/min

Einzigartiges Design

Bequem und einfach zu bedienen

• Einfache Verkabelung: Zur Reduzierung der Verkabelungszeit werden Schnellsteckklemmen im europäischen Stil verwendet.
• Einfaches Debuggen: Standard-Typ-C-Schnittstelle, einfach zu bedienende obere Computersoftware; optionales Bluetooth-Modul, kabelloses APP-Debugging.
• Einfach zu installieren: Sowohl vorne als auch seitlich installierbar, geeignet für verschiedene Installationsszenarien.

Super Überlastkapazität

Zertifizierungsdesign

Die Produkte sind gemäß den CE-, UL- und ROSH-Standards für den Anschluss an internationale Märkte konzipiert. Ausgestattet mit einem STO-Sicherheitsschutzmodul, um das Produkt zuverlässiger zu machen.

Synchronantrieb

Durch das Prinzip der Businteraktion und der externen Schaltkreisinteraktion ist die Synchronisierung von Start und Herunterfahren doppelt gewährleistet. Im Fehlerfall wird der oben genannte Mechanismus verwendet, um den Bremsstopp zu synchronisieren und so die Sicherheit der Ausrüstung zu gewährleisten.

Hohe Leistung

3-fach starkes Überlastdesign, geringe Geräuschentwicklung, neues elektromagnetisches Design, hohes Ausgangsdrehmoment.

Kurzer Rahmen

Mindestens 10 % kleiner als gängige Motoren auf dem Markt mit den gleichen Leistungsspezifikationen.

Hohe Zuverlässigkeit

Design mit geringem Temperaturanstieg, problemloser Umgang mit Hochtemperaturanwendungen. Ausgestattet mit magnetischem Encoder für Umgebungen mit starken Vibrationen. Standardmäßiger Direktausgang, kein Adapter erforderlich.

Erweiterter Bus

Unterstützt CANopen, EtherCAT, Profinet, Modbus-RTU und andere Buskommunikationsprotokolle, um die Auswahl des Benutzers zu erweitern.

Energiesparender Antrieb

Die neue Generation der energiesparenden Antriebstechnologie reduziert den Wärmeverlust des Motors und verbessert die Energienutzung um mehr als 10 %.

Standby „geringer Stromverbrauch“ Anwendungsmodus, kann Energie sparen und Emissionen reduzieren, um die Batterielebensdauer um mehr als 10 % zu verbessern.

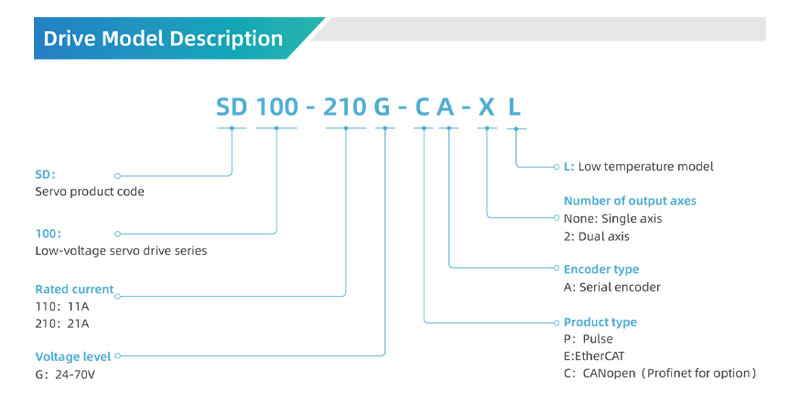

Beschreibung des Antriebsmodells

Antriebsspezifikation

Auswahl des Bremswiderstands

Der in der folgenden Tabelle angegebene Widerstandswert und die Widerstandsleistung des Bremswiderstands sind entsprechend der üblichen Trägheitslast und dem intermittierenden Bremsmodus zugelassen. Wenn Sie es für große Trägheit und langes, häufiges Bremsen verwenden müssen, passen Sie bitte den Widerstandswert und die Widerstandsleistung des Bremswiderstands entsprechend der ausgewählten Antriebsspezifikation und den Nennparametern der Bremseinheit an. Wenn Sie den externen Regenerationswiderstand anschließen, schließen Sie den Widerstand an die Klemmen RB+ und RB- an. Das Verdrahtungsreferenzdiagramm ist rechts dargestellt.

Video zum Niederspannungs-Servoantrieb der SD100-Serie

Industrielle Anwendungen für den Niederspannungs-Servo-Antrieb der SD100-Serie
