Synchron-Reluktanzmotor mit VEICHI-Antrieb „Black Technology“

Da die Seltenerdreserven von Jahr zu Jahr abnehmen, sind Seltene Erden zu einer nationalen strategischen Reserve geworden. Seltene Erden sind beim Abbau, der Verarbeitung und der Nutzung mit einer Vielzahl von Umweltproblemen konfrontiert, was die Entwicklung und Anwendung von Synchronreluktanzmotoren gefördert hat. VEICHI nutzt „schwarze Technologie“, um die treibende Verantwortung zu übernehmen und auf nationale Entwicklungstrends zu reagieren.

Mit den Vorteilen hoher Leistung, hoher Effizienz, niedriger Kosten, Energieeinsparung und Emissionsreduzierung heben sich Synchronreluktanzmotoren von vielen Motorkategorien ab. Aufgrund ihrer einzigartigen Vorteile gegenüber Asynchronmotoren und Permanentmagnet-Synchronmotoren haben sie gute Anwendungsaussichten in den Bereichen herkömmlicher Getriebe und neuer Antriebe für Elektrofahrzeuge.

Aus struktureller und prinzipieller Sicht ähnelt der Synchronreluktanzmotor eher einem Permanentmagnet-Synchronmotor ohne Permanentmagnete. Sie haben ähnliche mathematische Modelle. Daher ist die Antriebsmethode des Synchronreluktanzmotors in der Hardware vollständig mit der ausgereiften Antriebsplattform für Permanentmagnet-Synchronmotoren kompatibel, was die Kosten des Antriebssteuerungssystems des Synchronreluktanzmotors senkt; In der Software wurde gemäß den Eigenschaften des mathematischen Modells des Synchronreluktanzmotors ein neuer Typ eines Magnetflussbeobachters entwickelt, um die Vektorentkopplungssteuerung dieses Motortyps zu realisieren. Das Blockdiagramm der offenen Vektorsteuerung ist wie folgt.

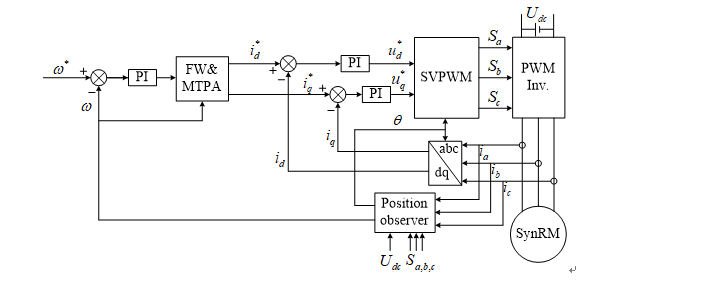

Das Blockdiagramm der offenen Vektorregelung

Da sich die Parameter von Synchronreluktanzmotoren drastischer ändern als die von Permanentmagnet-Synchronmotoren, bringt dies Probleme bei der Steuerung mit sich. Um eine hervorragende statische und dynamische Leistung zu erzielen, ist es notwendig, genaue Motorparameter, eine genaue Beobachtung der Magnetkette und eine genaue Beobachtung der Geschwindigkeit zu erhalten. Angesichts der oben genannten Probleme und Schwierigkeiten hat unser Unternehmen die Technologie der offenen Vektorregelung von Synchronreluktanzmotoren auf der Plattform der AC310-Serie eingehend erforscht und optimiert und hervorragende Ergebnisse erzielt.

(1) Basierend auf der bestehenden führenden Vektorregelungssoftwareplattform wird ein neuer Magnetflussbeobachter verwendet, um eine geringere Motorparameterempfindlichkeit, eine genaue Beobachtung der Rotorposition und eine genaue Stromentkopplung zu erreichen.

(2) Zusätzlich zum herkömmlichen Selbstlernen der AC310-Serie wurde eine neue Lernfunktion für Sättigungsparameter mit kurzer Lernzeit und hoher Lerngenauigkeit neu entwickelt. Die d- und q-Achsen-Induktivitätssättigungskennlinienparameter des Motors bei unterschiedlichen Magnetfeldsättigungsstufen können durch Lernen ermittelt werden, sodass der Motor genauer gesteuert werden kann; die folgende Abbildung zeigt die Lernergebnisse der Induktivitätssättigungskurve eines in diesem Bereich verwendeten Synchronreluktanzmotors.

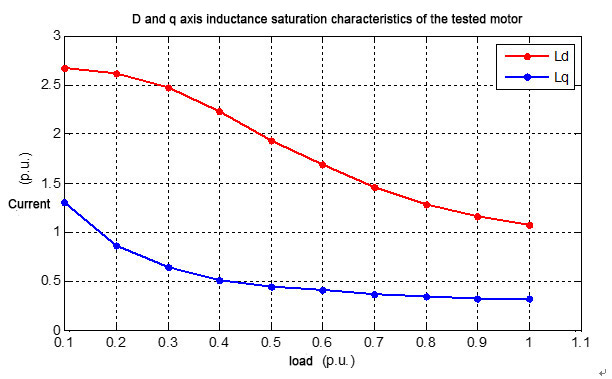

Neue Lernfunktion für Sättigungsparameter

(3) Hervorragende MTPA-Steuerung: Es wird die Steuerung des maximalen Drehmoment-Strom-Verhältnisses übernommen. Wenn das gleiche Drehmoment erzeugt wird, wird der dq-Achsen-Statorstrom optimal verteilt, um den Statorstrom zu minimieren, wodurch der Statorkupferverbrauch minimiert und die optimale Effizienz erreicht wird.

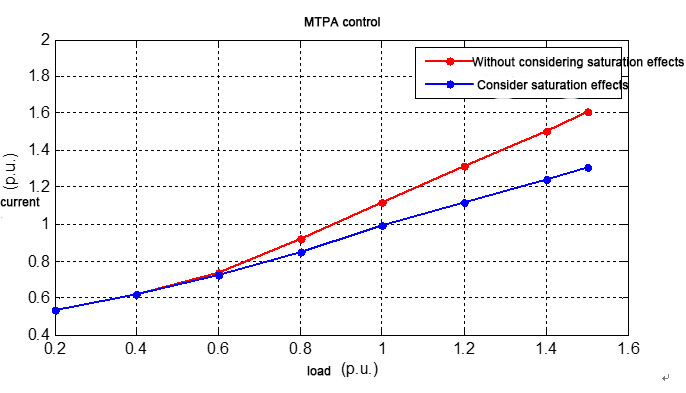

MTPA control

(4) Optimieren Sie die Feldschwächungssteuerung. MTPA-Steuerung des Motors unterhalb der Grunddrehzahl, Feldschwächungssteuerung oberhalb der Grunddrehzahl, maximale Nutzung der Spannungsgrenze, um das Ausgangsdrehmoment zu maximieren und den Bereich konstanter Leistung zu erweitern.

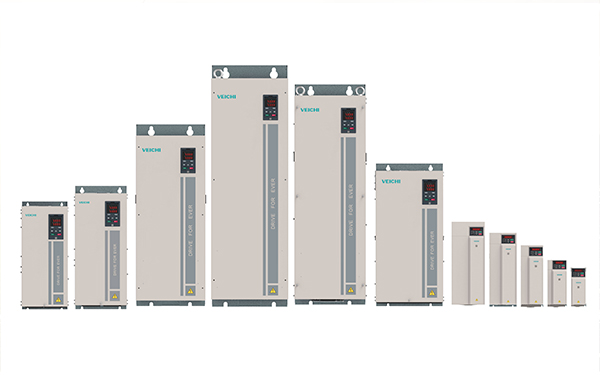

Unser Wechselrichterantrieb für Synchronreluktanz der Serie AC310 hat große Vorteile:

(1) Hervorragende Niederfrequenzeigenschaften: Unser AC310 treibt einen Synchronreluktanzmotor mit einem Drehzahlregelungsverhältnis von 50:1 an (Erklärung: Wenn die Nennfrequenz des Synchronreluktanzmotors 100 Hz beträgt, können 2 Hz die volle Last antreiben; wenn die Nennfrequenz des Synchronreluktanzmotors 50 Hz beträgt, können 1 Hz die volle Last antreiben);

(2) Hochleistungsfähige, hochstabile, hochpräzise Antriebstechnologie für Synchronreluktanzmotoren auf internationalem Spitzenniveau;

(3) Hervorragende Überspannungs- und Überstromunterdrückung;

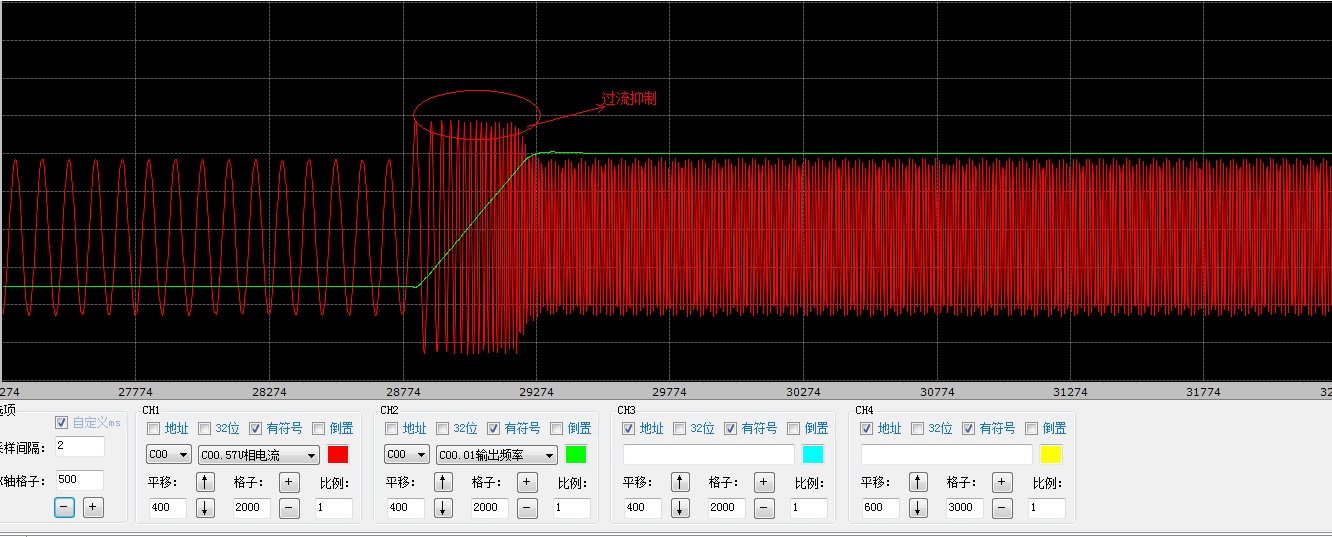

Überstromschutz

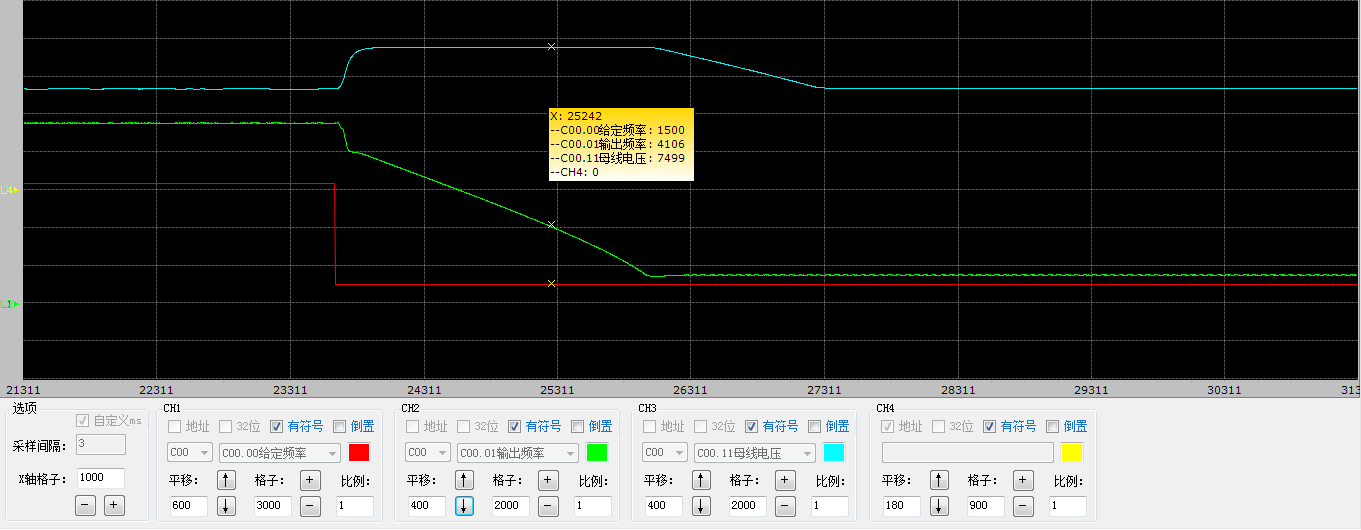

Überdruckunterdrückung

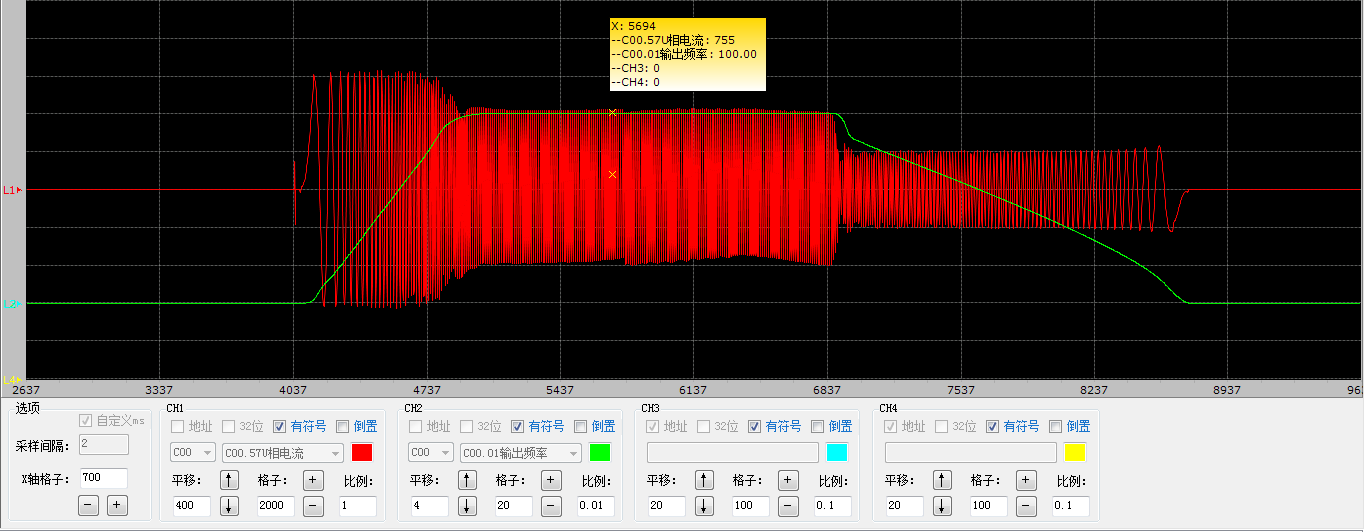

(4) Das Folgende ist ein Teil des Wellenformdiagramms des Leistungstests:

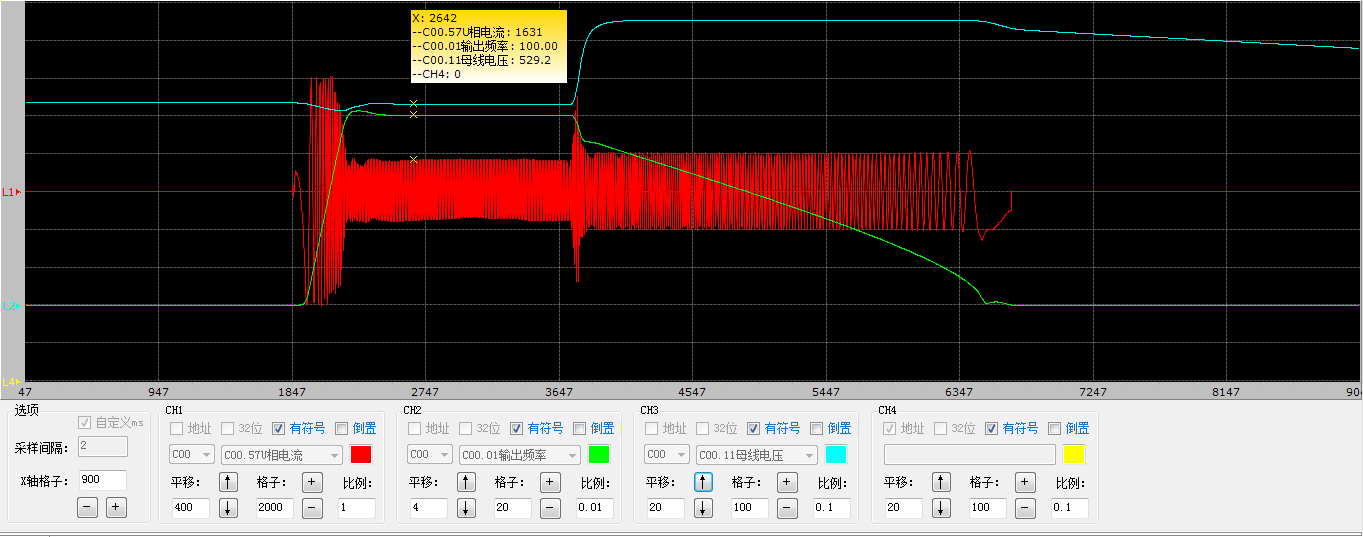

Beschleunigungs- und Verzögerungszeit 0,1 s, schnelle Beschleunigung ohne Last und schnelle Verzögerung von 0 auf Nennfrequenz

Beschleunigungs-/Verzögerungszeit 0,1 s, volle Beschleunigung von 0 auf Nennfrequenz

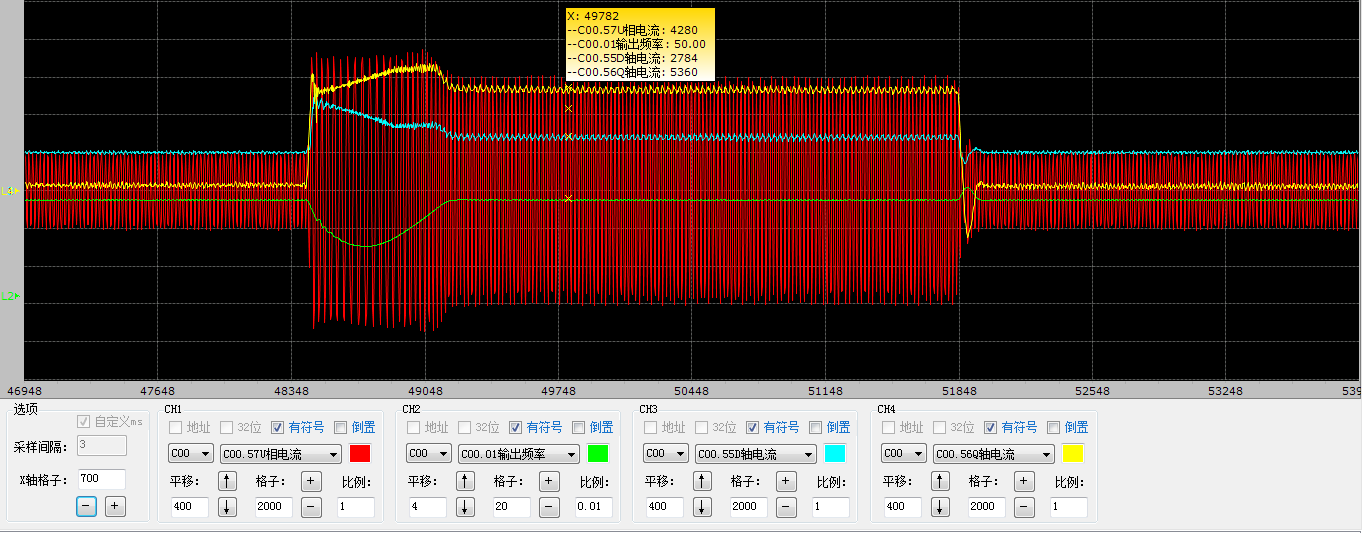

Plötzliches Laden und Entladen von 180 % Nennlast

Die Open-Loop-Vektorsteuerungstechnologie des Wechselrichters des Synchronreluktanzmotors der Serie AC310 kann den Synchronreluktanzmotor stabil und zuverlässig antreiben und hat eine hervorragende Steuerungswirkung erzielt. Mit dem Synchronreluktanzmotor kann die Energieeffizienz den IE4-Standard oder höher erreichen. Dies ist die erste inländische Anwendung der Steuerungstechnologie für Synchronreluktanzmotoren auf das allgemeine Produkt, die von Kunden in der Automobilindustrie voll anerkannt wurde. VEICHI hat die Mission der „intelligenten Fertigung“ übernommen, um kontinuierlich zu innovieren und voranzukommen, mit der Zeit Schritt zu halten und, angetrieben vom endlosen Konzept des Fahrens, wird VEICHI seinen Kunden weiterhin die besten elektrischen Antriebslösungen bieten. In Zukunft wird VEICHI mit Ihnen zusammenarbeiten, um gemeinsam voranzukommen und sich zurückzuziehen.
